E+H流量计的安装,连接方式

安装

1. 安装位置
只有当满管时才能获得准确的测量,要避免以下安装位臵:
(1)管道最高点(易聚积气泡);
(2)直接向下的管线的敞开出口前;
(3)泵的入口侧(防止抽压而造成的对流量管衬里的破坏);
(4)有残渣聚积的场合和排水管的最低点(最好安装一个清洁阀)。

2. 安装方位

最适宜的方位可帮助避免气体的累积和测量管内的残渣存积。垂直安装、流体自下而上的安装位臵为最佳方位。若为水平安装,测量电极平面必须水平,这样可以防止由于夹带的气泡而产生的电极短时间绝缘。空管检测功能仅当测量装臵为水平安装及变送器外壳向上时能正确工作。


3. 振动
如果振动剧烈,注意支撑管道和传感器;若振动非常剧烈应将传感器和变送器分开安装。不允许利用外框承住传感器的重量,这会使外框变形并破坏内部励磁线圈。?


4. 出入口直管段
安装传感器时要尽量避免阀门、三通、弯头等组件,与他们之间的距离应能保证所需的进口和出口直管段以确保测量精度:入口长度≥5DN,出口长度≥2DN。


E+H流量计


电气连接


1.变送器的密封


因为电磁流量计变送器腔体内的电路板极易受到如水、潮湿气体、腐蚀性气体等的腐蚀而损坏,所以电缆入线口必须要加上电缆密封套,易燃易爆场所还要满足相应的防爆要求,这一点要特别注意。注:密封性不好极易造成电路板损坏!


2.电缆敷设及接线


(1)供电电缆的导线截面积最大不超过2.5mm
(2)供电电源:85…260V?AC,20…55V?AC,16…62V?DC。端子NO.1:L1对AC,L+对DC;?端子NO.2:N对AC,L-对DC。绝对不能接入380V交流电源。


E+H流量计连接的4中方式


根据不同的行业,不同的设备,连接形式不同,简单的说下现在主流的E+H流量计的几种连接方式。



E+H流量计安装连接的4种方式


这种连接方式比较先进,一些自身没有法兰的流量计采用的是这种连接,可以用螺栓夹持在管道中心两侧之间,连接方式比较简单。大家有必要知道超声波流量计的安装方法,在进行夹装连接的时候就不会出现错误了。

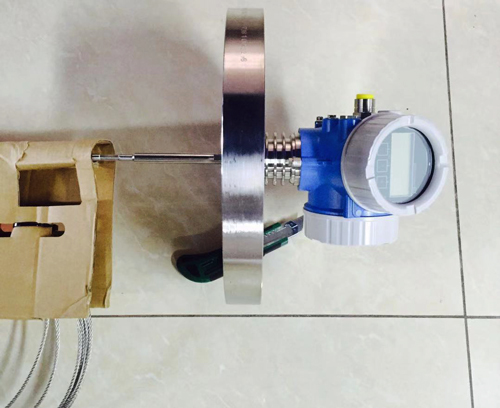

E+H流量计法兰连接:


这种连接方式是比较传统的,流量计的两端都有可以连接的法兰,在与管道连接的时候,只要把两端的法兰与管道上的法兰用螺栓固定好就可以了,这种连接可以单向安装。


E+H流量计卫生型连接:


现在一些小口径、工作压力低的管道采用的就是这种连接,常常也把卫生型连接称作是卡箍式连接,通过这种连接,可以快速安装和拆卸流量计,其日常清洗和维护也是很方便的。均匀含有液固两相悬浮的液体,如泥浆、矿浆、纸浆等。


E+H流量计螺纹连接:


也有一些小口径流量计采用的是螺纹连接,一般在医疗、食品行业中会使用这种连接方式。另外,这种连接在石油、勘探中也有一定的应用。
