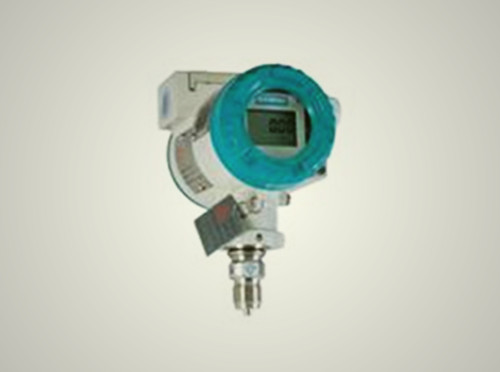

PDS403压力变送器





      产品描述:
  PDS403压力变送器用于测量液体、气体或蒸汽压力,并将其转成4~20mAd.c.电流 (叠加HART通信)或PROFIBUS-PA通信信号输出;同时可通过通信设备实现远程设定、监控等功能。


  产品详细

品牌

PDS智能变送器

型号

PDS403压力变送器

测量
    范围

1kPa~40Mpa

精度
    等级

≤(0.0029r+0.071)%

输出
    信号

4mA~20mA d.c.和HART通信;PROFIBUS-PA通信

防爆
    等级

Ex iaⅡCT6或Ex dⅡCT6

介绍

技术参数

测量范围

1kPa~40Mpa

量程比

100:1

电源

10.5V~45V d.c. (本安型安全栅电源≤30V d.c.)

输出

4mA~20mA d.c.和HART通信;PROFIBUS-PA通信

环境温度

-40℃~85℃

介质温度

-40℃~100℃(充硅油)

精度

≤(0.0029r+0.071)%

温度漂移

≤(0.08r+0. 1)%(-10℃~60℃)
≤(0.1r+0. 15)%/10℃(-40℃~-10℃;60~85℃)

长期漂移

≤0.15 r %/ 5年

外壳防护等级

IP67

防爆等级

Ex iaⅡCT6或Ex dⅡCT6

防腐

根据不同的介质选择相应的测量部材质



PDS403型谱

型号

规格代码

说明

PDS403

----------

压力变送器

通信协议

H----------
P----------

HART通信
PROFIBUS-PA通信

膜盒封入液


-1----------
2----------
3----------

封入液      测量部清洁
硅油       常规
硅油       脱脂清洁处理
氟油       脱脂清洁处理

测量量程


B---------
C---------
D---------
E---------
F---------
G---------

量程       测量范围     过载极限
1~100kPa    -100~100kPa    600kPa
4~400kPa    -100~400kPa    1MPa
0.016~1.6MPa    -0.1~1.6MPa     3.2MPa
0.063~6.3MPa  -0.1~6.3MPa    10MPa
0.16~16MPa   -0.1~16MPa     25MPa
0.4~40MPa    -0.1~40MPa     60MPa

接液部分材质


S----------
H----------
C----------

隔离膜片     相关接液件
SUS316不锈钢  SUS316不锈钢
哈氏C-276    SUS316不锈钢
哈氏C-276    哈氏C-276

过程连接

0----------
1----------
2----------

G1/2外螺纹管接头
1/2-14NPT内螺纹
带椭圆法兰(安装过孔Φ12mm,不适合量程G选项)

防爆

-A----------
-B----------
-D----------

无防爆
本安Ex iaⅡCT6
隔爆Ex dⅡCT6

电气接口

1----------
2----------

1/2-14NPT内螺纹,两个接线口
M20×1.5内螺纹,两个接线口

显示表头

N----------
D----------

不带表头显示
LCD显示表头

安装支架

A----------
B----------
N----------

碳钢安装支架
不锈钢安装支架
无安装支架

附加选项

/xx----------

参见附加选项表
