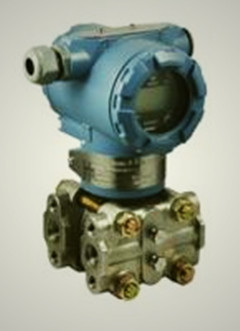

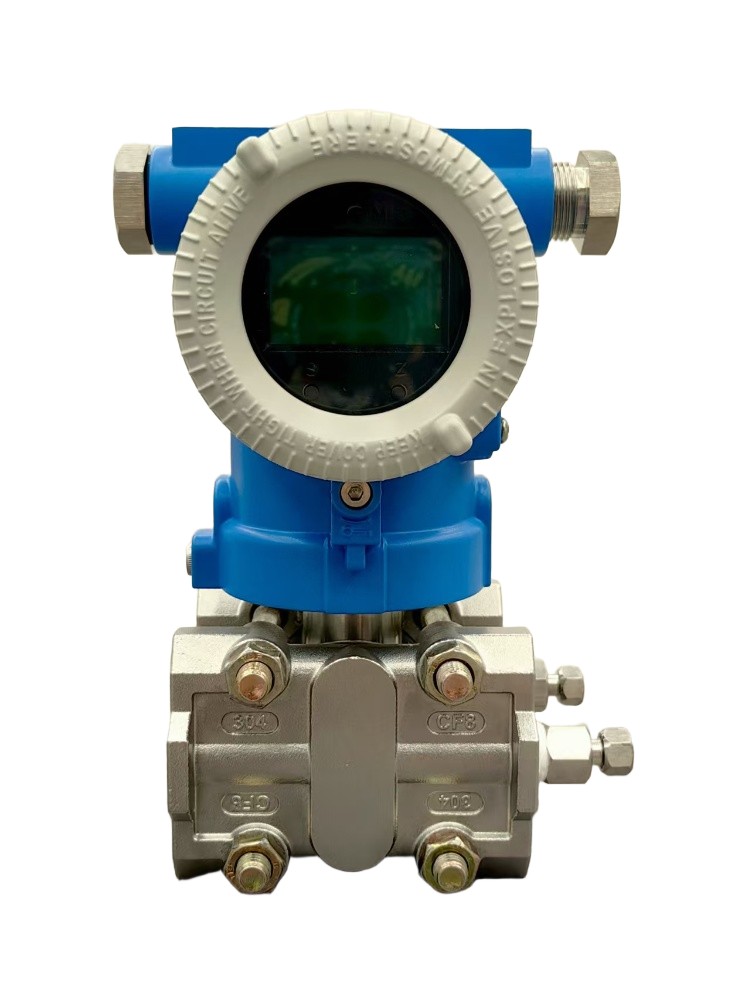

3351DP /3351GP压力变送器








  1、概述


  3351小型化系列压力/差压变送器是采用国外应用最广泛,技术最成熟的电容式传感器芯体,并引进国外全套生产工艺和技术,严格执行质量管理体系9001:2000标准,生产出的最新型系列化压力/差压送器。产品模块化设计和全贴片封装,外形设计取欧美流行样式,多款精致独特的塑料模具配以先进的激光雕刻手段,使得产品更加紧凑完美。

  3351系列压力/差压变送器针对国内不同用户的要求,同时推出N型(普通模拟型)、G型(常规智能型)和S型(标准智能型)三种规格;智能系列通过就地按钮,可现场调零或重新标定量程,通过手操器或通讯软件还可实现无源标定和数据组态。根据用户的特殊需求,智能化系列最大可达到宽量程比(100:1)和高精度(0.075%)。


  2、应用


  ◆石油/石化/化工

  *与节流孔板配套,提供精确的流量测量和控制。

  *可测量管道和贮罐的压力和液位。

  ◆电力/城市煤气/其它公司事业

  *要求高稳定度和高精度的测量等场合。

  ◆纸浆和造纸

  *用于要求耐化学液体、耐腐蚀性液体之类的变送器。

  ◆钢铁/有色金属/陶瓷

  *用于炉膛压力测量等要求高稳定性,高精度测量等场合。

  *用于在严格控制(温度、湿度等)条件下要求稳定测量的场合。

  ◆机械/造船

  *用于在严格控制(温度、湿度等)条件下要求稳定测量的场合。


  3、技术指标:


  性能指标:(参考条件,零基量程、硅油、316L不锈钢膜片、量程比1:1、数字微调值等于量程设定点值)

  ◆精度:

  1、数字信号:±0.05%

  2、模拟信号:±0.075%至±0.2%

  3、微量程(≤1.5kPa):±0.2%

  注意:对于<10:1的量程,精度≤±0.2%

  ◆环境温度影响/28℃

  量程比1:1至10:1:≤±0.2%

  微量程(≤1.5kPa):±0.5%

  ◆静压影响(差压变送器)

  1、零点误差(可在静压下消除)

  静压从0~13.7MPa,±0.2%/6.9MPa

  静压超过13.7MPa,±0.5%/6.9MPa

  2、量程误差

  ±0.25%/6.9MPa

  ◆稳定性

  12个月,±0.2%F.S,在温度变化28℃,静压最大为6.9MPa,量程1:1条件下。

  ◆安装位置影响

  零点最多影响250Pa,可修正掉,无量程影响。

  ◆综合性能(基于参考精度、环境温度、静压影响等综合误差)

  在变送器1:1量程,28℃温度变化,6.9MPa静压下为±0.25%。

  ◆振动影响(微量程除外)

  在管道安装过程条件相关的任意轴向上进行15至2000Hz测试小于±0.1%F.S

  ◆电源影响

  小于0.005%/V

  ◆射频干扰影响

  20至1000MHz,1米条件下,±0.1%F.S

  ◆绝缘强度及反向保护

  正、负接线端子与壳体之间50Hz、100Vpp历时一分钟无飞弧现象。反接24VDC无损坏。

  ◆供电电压

  12V~45V DC(标准为24VDC,无负载可工作于16VDC,带数字指示表头供电电压不低于12VDC)

  ◆使用温度

  -20℃~+85℃

  ◆贮藏温度

  -40℃~+104℃

  ◆相对湿度

  0~100%


  ◆物理性能

  重量:约3.5kg(标准配置,不带安装附件)

  高度:190mm

  电缆穿线孔 M20×1.5或NPT1/2

  ◆引压连接

  1、引压孔 1/4NPT内锥管螺纹

  2、引压螺钉:M10×1.5,间距41.3mm

  3、引压连接接头(见图4)

  ◆法兰液位型(详见附表法兰及规格尺寸)

  ◆隔离膜片

  316L、哈氏C-276、蒙乃尔、钽

  ◆排气/排液阀

  316L、哈氏C-276或蒙乃尔可选

  ◆传感器连接O型环

  丁晴橡胶密封圈、聚四氟密封圈、金属密封圈

  ◆电子壳体及涂层

  低铜铝合金、阳极氧化、喷涂聚氨脂

  ◆传感器灌充液

  硅油、氟油

  ◆表盖及显示盒

  10mm钢化玻璃、丁晴橡胶密封

  ◆总体防护性能符合:IP67(相关参数)

  ◆隔爆、本安认证

  本安型“i”

  符合GB3836.1-2000、GB3836.4-2000

  防爆等级:EXiaIICT6

  隔爆型“d”

  符合GB3836.1-2000、GB3836.2-2000

  防爆等级:EXdIICT6fire


  6、手操器及校验软件适用对象:


  ◆普通模拟型(N):无手操器及校验软件

  ◆常规智能型(G):

  手操器:PDA-RS232(需与PDA-22G通讯器配套使用)

  校验软件:SEN-2000(需与PC-22G通讯器配套使用)

  ◆标准智能型(S):

  手操器:PDA-HART(需与PDA-11S通讯器配套使用)

  校验软件:SEN-2000(需与PC-11S通讯器配套使用)


  4、外形尺寸与安装连接示意图


  变送器外形尺寸图

  测量范围(代码) 2,3,4,5 6 7 8 9

  M(mm) 54 55.2 55.6 57.2


59
